Categoría | Nombre | Artículo | Especificación |
Sistema de control hidráulico | Unidad de potencia hidráulica | Parámetro principal | Potencia total: 22KW, equipada con conjunto motor-bomba, válvulas, filtro, sensor de presión y sensor de temperatura; Equipado con refrigeración por agua, los accesorios de refrigeración serán proporcionados por el cliente. |
Sistema medio | Medio de prueba | Anticongelante, agua, etilenglicol, aceite hidráulico antidesgaste, líquido de frenos, etc. | |
Temperatura media | Temperatura ambiente | ||
Volumen medio del tanque | 50L | ||
Bomba de circulación media | Caudal: 20 l/min para circulación media completa. | ||
Sistema de servopulso | Cilindro de pulso servo de alta presión | HONGJIN-SY-5MPa | |
Modo de control | Servocontrol electrohidráulico | ||
Presión de pulso | 0~5MPa | ||
Precisión de medición | ±0,5% | ||
Precisión del control | ≤±2% del valor establecido | ||
Tasa de aumento de presión | 0-100MPa/S ajustable | ||
Frecuencia de pulso | 0-3HZ | ||
Tiempos de ciclo | 0~1.000.000 veces ajustable | ||
Otros | Descripción del accesorio | 1.Refrigeración por agua, fuente de agua de refrigeración proporcionada por el cliente; 2.Material anticorrosión y resistente al óxido para piezas de contacto medio; 3.Con sistema de escape y recuperación media; 4.Con interruptor de alarma de seguridad | |
Sistema de control por computadora | Unidad de control | Controlar el rendimiento | Servo electrohidráulico inteligente; presión, forma de onda y tiempos de ciclo libremente configurables; formas de onda: onda sinusoidal, onda trapezoidal; control PID de circuito cerrado; conexión de computadora superior e inferior; arranque y parada automáticos para bombas de aceite; protección con sobretemperatura, obstrucción del filtro, sobrepresión, bajo nivel de líquido, alarma de fuga de aceite y parada de emergencia |
Software | Software de control | NI/Labview | |
Formato de informe | Microsoft OfficeExcel | ||

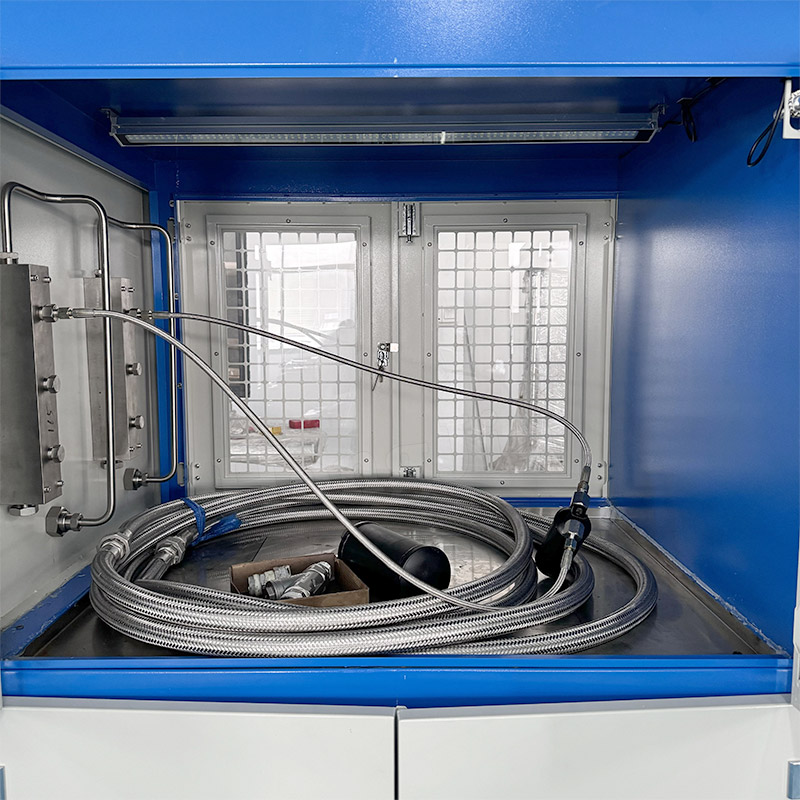

Cámara de prueba | Marco de montaje | Método de montaje de la muestra | Personalizado según el requisito del cliente. |
Dimensión total (aprox.) | 2600 × 1500 × 1850 mm (largo × ancho × alto) | ||
Color de la cámara | Personalizable | ||
Canal de prueba | 1 canal (ampliable sujeto a deformación de la muestra) | ||
Tamaño del conector | Personalizado según el requisito del cliente. | ||
Iluminación de seguridad | Mirilla de inspección, bloqueo de puerta para función de parada, lámpara de cabina integrada | ||
Otros | Condiciones de funcionamiento | Fuente de alimentación | CA380V 50HZ, 20KW |
Suministro de gas | Aire comprimido o nitrógeno limpio y seco, presión de suministro: 5-6 bar | ||
Requisito de instalación | Base plana y sólida con buena ventilación y reducción de ruido. | ||
Requisito de agua de refrigeración | Diferencia de temperatura: 4-5 ℃, presión> 1,5 bar, flujo ≥ 5 toneladas/hora | ||
Observación | Fuente de aceite hidráulico (aceite hidráulico antidesgaste 46#) a cargo del cliente. |
Aplicaciones:
Este instrumento es adecuado para varias mangueras, mangueras de automóviles, conjuntos de mangueras hidráulicas, tuberías metálicas, oleoductos, mangueras de dirección de automóviles, mangueras de frenos, mangueras de aire acondicionado, mangueras de combustible, mangueras de refrigerante, radiadores, mangueras de calentador, equipos hidráulicos, condensadores, evaporadores, mangueras de filtro de aire acondicionado, mangueras de sistemas de turbocompresor, bombas de frenos de automóviles, bloques de cilindros, mangueras hidráulicas de ingeniería, mangueras y colectores de aviación, tubos rígidos, accesorios, válvulas, presión. manómetros, recipientes a presión, transmisores de presión, etc.
