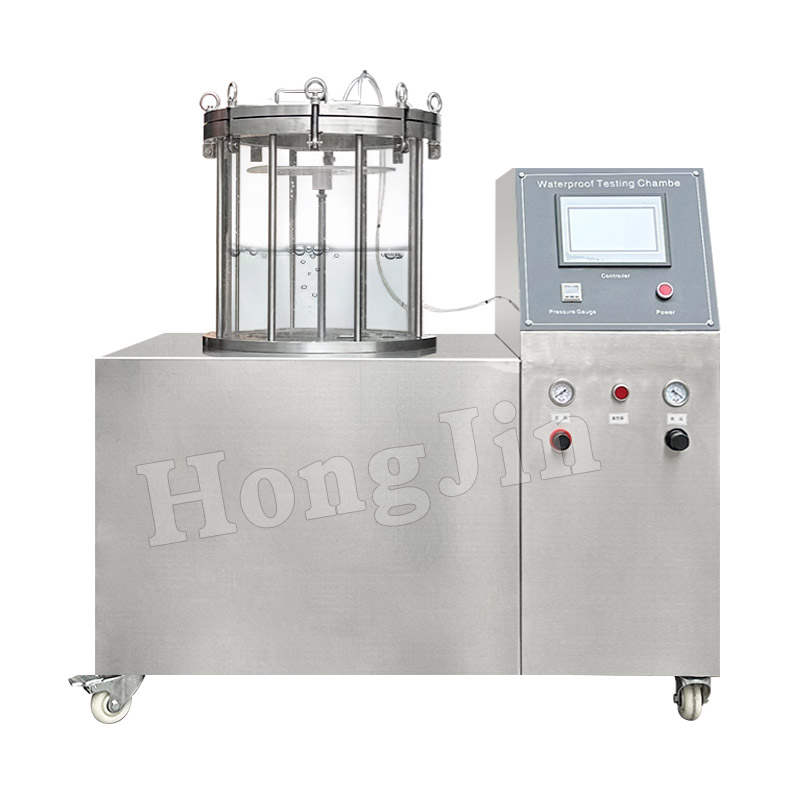

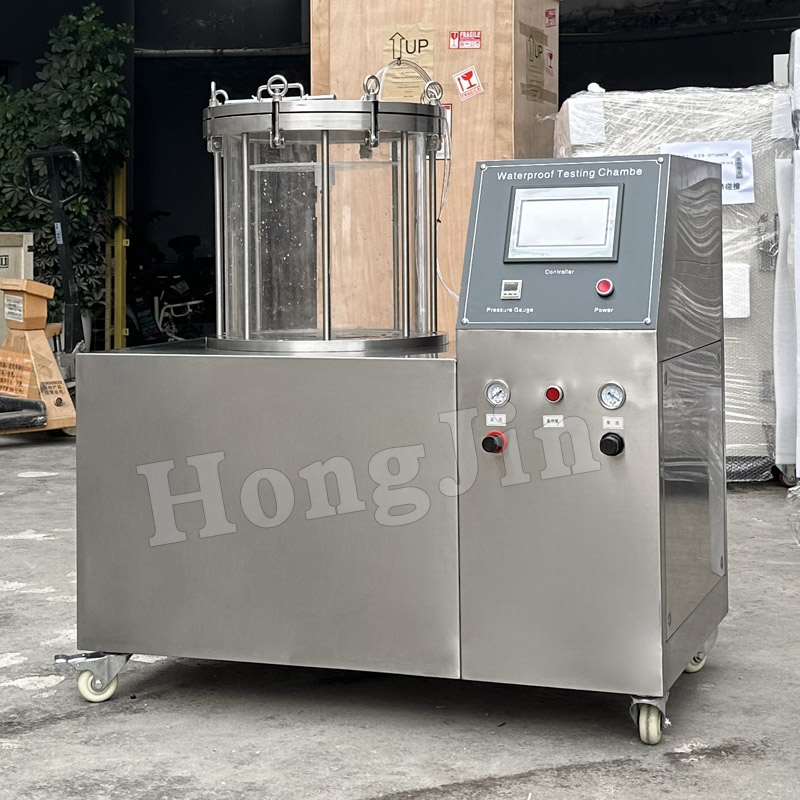

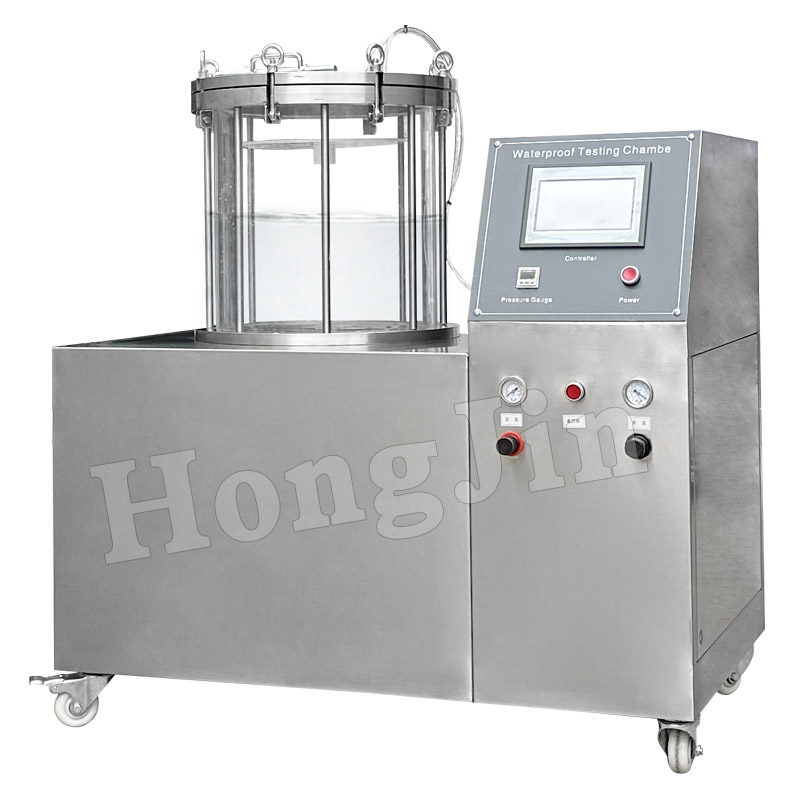

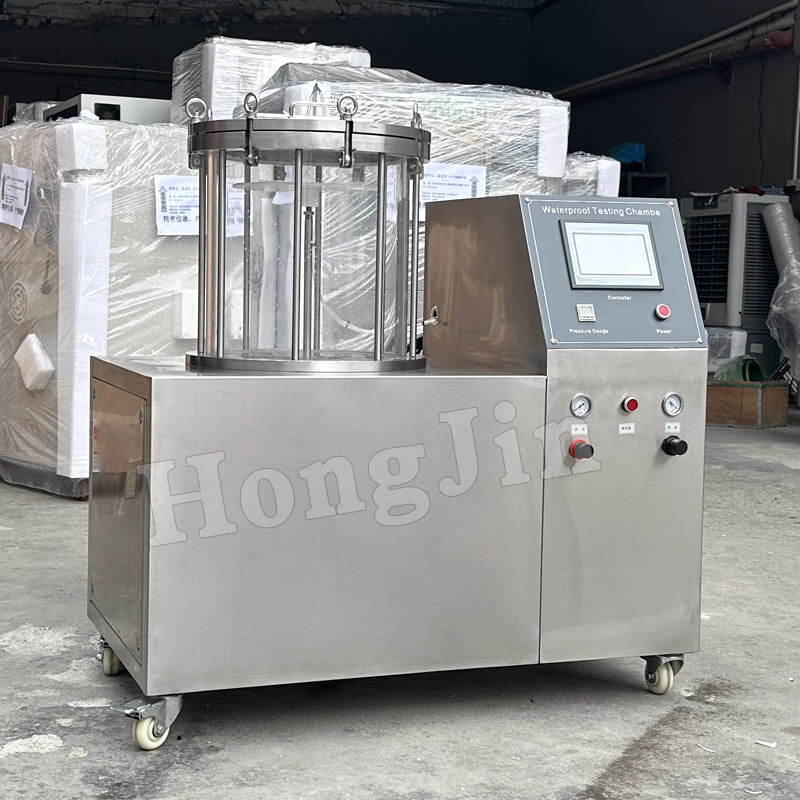

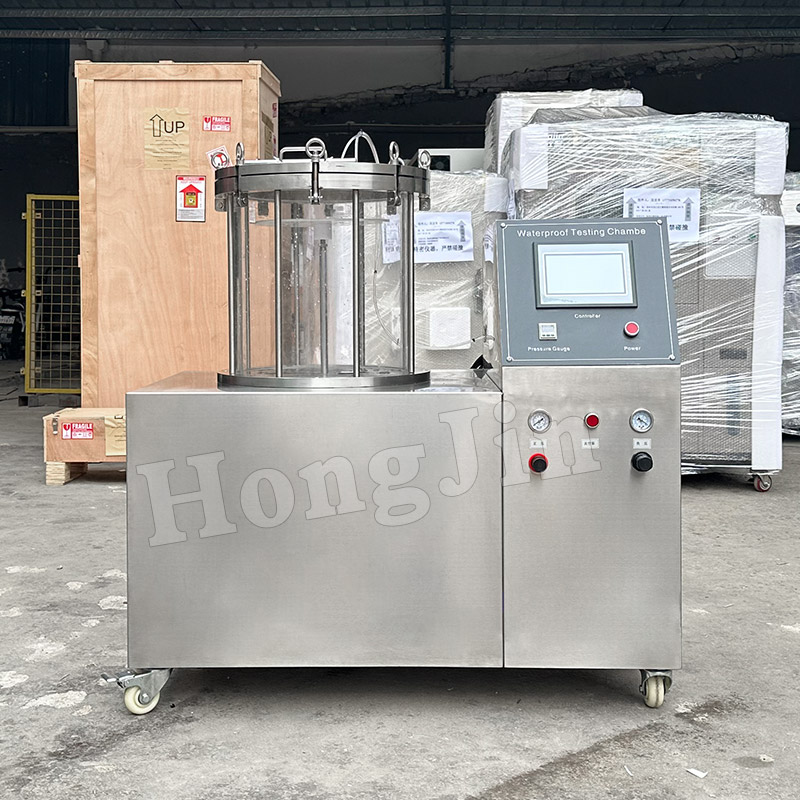

Máquina de prueba de detección visual de fugas

Resumen del equipo:

La función principal de este equipo es detectar el sellado de productos.Logra el propósito de probar el sellado de productos controlando de forma totalmente automática y precisa la presión en la cámara de prueba.Es completamente transparente y está diseñado para encontrar el punto de fuga de la muestra en función de si aparecen burbujas después de sumergir la muestra en agua., con el fin de facilitar el diseño, mejora, verificación y entrega del producto.

Consultar por uso.

Características:

1. Adecuado para pruebas de nivel de impermeabilidad IPX7/IPX8 de productos.

2. Un dispositivo tiene tres funciones de prueba: a.Prueba de presión de agua;b.Prueba de presión de aire;C.Prueba de presión negativa;satisfaciendo las necesidades de múltiples métodos de prueba para muestras.

(1) Principio de funcionamiento de la prueba de presión del agua:

a.Coloque la muestra en la plataforma de muestra en el tanque de prueba con anticipación,

b.Cubra la tapa, apriete los tornillos, ajuste la presión y el tiempo de prueba y ponga en marcha el equipo.

C.La plataforma de muestra se sumerge en el agua con la muestra.Aumente la presión del aire en la superficie del agua al valor establecido y luego mantenga la presión.Si hay una fuga en la muestra, el agua se presionará dentro de la muestra, el aire de la muestra se descargará y se podrá pasar la muestra.Se observaron burbujas en el punto de fuga de la muestra.

d.Una vez completada la prueba, la plataforma de muestra sale del agua con la muestra, abre la tapa y saca la muestra para completar la prueba.

(2) Principio de funcionamiento de la prueba de presión de aire:

a.Coloque la muestra en la plataforma de muestra en el tanque de prueba con anticipación,

b.Cubra la tapa, apriete los tornillos, ajuste la presión y el tiempo de prueba y ponga en marcha el equipo.

C.La plataforma de muestra se detiene con la muestra en el aire sobre la superficie del agua.Aumente la presión del aire en la superficie del agua al valor establecido y luego mantenga la presión.Si hay una fuga en la muestra, el aire será presionado hacia la cavidad interior de la muestra.

d.Una vez transcurrido el tiempo de mantenimiento de la presión, la plataforma de muestra se sumerge en el agua con la muestra y al mismo tiempo se descarga la presión sobre la superficie del agua.En este momento, se descargará la presión del aire en la muestra y se podrá encontrar el punto de fuga de la muestra observando las burbujas.

mi.Una vez completada la prueba, la plataforma de muestra sale del agua con la muestra, abre la tapa y saca la muestra para completar la prueba.

(3) Principio de funcionamiento de la prueba de presión negativa:

a.Coloque la muestra en la plataforma de muestra en el tanque de prueba con anticipación,

b.Cubra la tapa, apriete los tornillos, ajuste la presión y el tiempo de prueba y ponga en marcha el equipo.

C.La plataforma de muestra se sumerge en agua con la muestra y se evacua sobre la superficie del agua hasta un valor establecido y luego se mantiene a presión.Si hay una fuga en la muestra, se aspirará el aire de la muestra y se podrá observar la fuga en la muestra a través de las burbujas.

d.Una vez completada la prueba, la plataforma de muestra sale del agua con la muestra, abre la tapa y saca la muestra para completar la prueba.

3. El cuerpo del tanque está hecho de material acrílico y es completamente transparente por todos lados (conveniente para observar las condiciones de prueba de las muestras de prueba);

4. Anillo de sellado de silicona especial, con buena elasticidad, no es fácil de dañar y tiene una vida útil de hasta 10 años;

5. El tanque de presión ha sido probado al doble de la presión de funcionamiento en fábrica y está equipado con una válvula de seguridad de una marca importante para garantizar la seguridad del usuario;

6. Sistema de control: adopta una pantalla táctil a color de 7 pulgadas;parámetros como el tiempo de mantenimiento de la presión, la presión de prueba, el tiempo de liberación de presión retardada, etc. se pueden configurar en la pantalla táctil.La operación completamente táctil hace que sea fácil de usar;

7. Los componentes de control electrónico utilizan marcas importadas;los componentes neumáticos utilizan marcas originales taiwanesas para garantizar la estabilidad y vida útil del equipo;

8. Control de presión: utilizando un sensor de presión de alta precisión de nivel 0,5, la precisión del control de profundidad del agua es de ±20 cm.

Para cumplir las condiciones:

Cumplir con IEC60529:1989 +A1:1999 +A2:2013 'Grados de protección proporcionados por los gabinetes (Código IP)', GB4208-2017 'Nivel de protección del gabinete (Código IP)' cláusula 14.2.8 y GB7000.1 'Lámparas Parte 1: Requisitos de la cláusula 9.2.9 de Requisitos Generales y Pruebas.
