Características:
1. Este equipo cumple con tres métodos de prueba: prueba de durabilidad de rodadura del pavimento, prueba de suavidad y dureza y prueba de altura de la superficie de la plataforma.
2. Utilice el control PLC para lograr resultados de prueba completamente automáticos y controle los modos de prueba manual y completamente automático con un solo botón.
3. La pieza de prueba de durabilidad de rodadura del pavimento adopta una estructura mecánica de pórtico, utilizando servomotores de alto empuje y guías lineales de carga pesada de alta precisión como piezas de transmisión;Se debe utilizar una pantalla táctil de marca reconocida como control de entrada para que el control de operación sea más humano, conciso y claro.
4. La carga del rodillo en la prueba de durabilidad del pavimento utiliza carga libre de cojinete deslizante lineal;la prueba de durabilidad utiliza bloque de carga + carga libre de cojinete deslizante lineal.Debido a que solo hay fricción de rodamiento lineal, se puede garantizar la precisión de la fuerza de carga, por lo que la fuerza de carga es más precisa.cumplir con los estándares.
5. Pantalla de control táctil, potente e inteligente.
6. Aspecto hermoso y elegante: cableado completamente oculto para evitar fugas durante el funcionamiento y el peligro de cualquier sistema eléctrico;la superficie de apoyo está hecha de placa de acero inoxidable con una superficie lisa, lo cual es conveniente para cargar colchones;la base de placa totalmente de acero elimina la necesidad de perforar agujeros para fijar el suelo, lo que garantiza que el instrumento no se mueva ni vibre durante el funcionamiento.
7. Pruebe la altura de la superficie de la almohadilla utilizando un servomotor como controlador.La prueba se realiza a la velocidad especificada en la norma.Se muestra la curva entre el valor de la fuerza de la plataforma de carga que presuriza la muestra y el valor de depresión correspondiente, y la altura se mide automáticamente.
8. El rodillo está hecho de un material especial con buena resistencia al desgaste, superficie lisa, sin grietas ni deformaciones y una larga vida útil.
9. Posicionamiento del punto medio de la prueba de balanceo, encontrando automáticamente el punto medio del colchón sin reposicionamiento manual, posicionamiento del punto de partida por PLC.
10. Sistema de control humanizado con interfaz sencilla y funciones completas.Utiliza una pantalla táctil de respuesta de alta velocidad y es fácil de operar.
11. Los resultados de la prueba se pueden imprimir utilizando una impresora según el formato de archivo requerido por el cliente.
12. Protección de datos: guardado automáticamente después de un corte de energía (los datos se pueden guardar automáticamente después de un corte de energía).
13. La base está hecha de perfiles de aluminio industrial de alta resistencia y pavimento de acero inoxidable SUS304, que es duradero y no se oxida durante todo el año.
Cumple con los estándares:
El instrumento cumple con los requisitos de prueba mecánica de GB/T 26706-2011 'Colchón elástico de fibra marrón para muebles blandos';QB/T 1952.2-2011 'Colchón de muelles para muebles blandos' y normas BS EN 1957:2012.
parametros del producto
| 1. Método de control: control por ordenador |
| 2. Dispositivo de prueba de durabilidad del pavimento: |
| 1) Un dispositivo mecánico que puede hacer que el rodillo se mueva relativamente horizontalmente sobre la superficie del colchón: el momento de inercia rotacional del rodillo es (0,5 ± 0,05) kgm2, la frecuencia de carga debe ser (16 ± 2) veces/min. y la carga estática es (1400± 7) N, número de pruebas > 30.000 veces; |

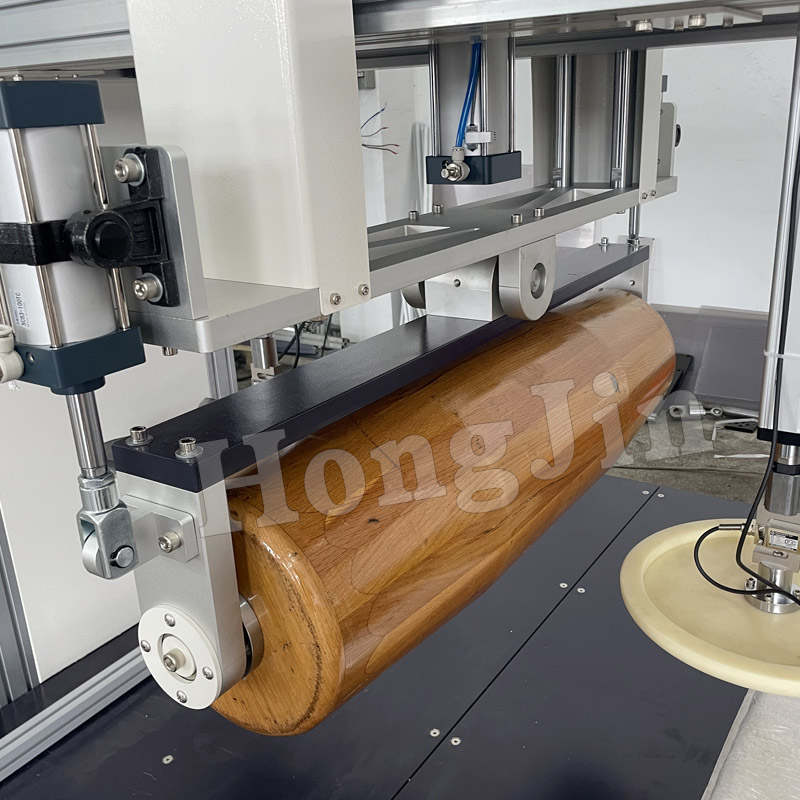

| 2) Rodillo: ovalado, con una tolerancia de dimensión exterior de ±2 mm, la superficie debe ser dura, lisa, sin rayones ni otros defectos de la superficie, la longitud es (1000 ±2) mm, el coeficiente de fricción está entre (0,2 ~ 0,5) , el chaflán del rodillo: R30, diámetro máximo del rodillo: 300±1 mm; |
| 3) Motor: servomotor japonés Panasonic; |
| 4) Carrera de prueba: 250 mm en los lados izquierdo y derecho de la línea central del colchón; |
| 5) La precisión del dispositivo de medición de fuerza no es inferior al 1%, la precisión del dispositivo dimensional no es inferior a 1 mm y la desviación de posición del bloque de carga es de ±5 mm. |
| 3. Dispositivo de medición de altura: |
| 1) Precisión de medición de altura: ±0,5 mm; |
| 2) Almohadilla de medición de altura: La superficie de medición es un cilindro rígido plano y liso; |
| 3) Mida el diámetro de la pastilla: 100 mm, bisel R10; |
| 4) Velocidad de aplicación de la fuerza de la almohadilla: 100 ± 20 mm/min; |
| 5) Fuerza vertical hacia abajo: aplique una fuerza de 4N.En este momento, la distancia entre la superficie inferior de la superficie de medición del bloque de cojín circular y la placa plana es la altura de la superficie del colchón.Altura de medición: la altura de la superficie inicial del colchón.Realice 100 veces y 29.900 pruebas de durabilidad.Luego, mida la altura de la superficie de la almohadilla respectivamente;Sistema de medición de altura: establezca el valor de la fuerza a través del software, aplique fuerza verticalmente hacia abajo a una velocidad constante y conéctese directamente a la pantalla táctil del PLC. |
| 4.Dispositivo de prueba de suavidad y dureza: |
| 1) Plataforma de carga: un cilindro rígido con una superficie lisa y un diámetro de 355 mm.La cara del extremo es una superficie esférica convexa, el radio de curvatura de la superficie esférica es de 800 mm y el radio de curvatura de su borde frontal es de 20 mm; |
| 2) Capacidad de carga: 1000N; |
| 3) Velocidad de funcionamiento durante la carga y descarga: (90±5) mm/min, el sistema se puede configurar arbitrariamente entre 0,01-200 mm/min; |
| 4) Curva de deflexión de carga: la relación entre el valor de la fuerza ejercida por la plataforma de carga sobre la muestra y el valor de depresión correspondiente; |
| 5) El valor de dureza (Hy) del colchón es la pendiente promedio de la curva de deflexión de carga a 210 N, 275 N y 340 N (relación entre la fuerza de carga N y la profundidad de depresión del punto de carga mm); |
| 6) Grado de dureza: Expresa la suavidad y dureza del producto en el rango de números del 1 al 10;Hs=1 a 5 es un colchón duro (cuanto menor sea el número, más duro) Hs=6 a 10 es un colchón blando (cuanto mayor sea el número, más blando) ); |
| 5. Apariencia: El marco principal está hecho de perfiles de aluminio industrial de alta calidad.Cada columna de la máquina está revestida con dos perfiles de aluminio y las piezas de conexión están pintadas con chapa de metal.El dispositivo de accionamiento de la máquina está en la mesa de la máquina y el pórtico está fijado y cargado en la mesa de la máquina.Las cuatro columnas de aluminio en la parte superior garantizan un funcionamiento estable y silencioso. |
| 6. Material de la mesa de prueba: la base está hecha de perfiles de aluminio industrial de alta calidad y la mesa está hecha de acero inoxidable 304; |
| 7. Altura de la mesa de prueba desde el suelo: 180 mm |
| 8. Dimensiones totales: 3400*2500*2475 mm (largo*ancho*alto) |
| 9. Peso: alrededor de 3600 kg |
| 10. Fuente de alimentación y potencia: AC220V 50HZ, 3KW |
| 11. El rango de muestra máximo que se puede utilizar para probar un solo colchón: 2400 mm × 2400 mm × 440 mm |
| 12. Sistema operativo: un juego de sistemas manuales y automáticos, accesorios: juego completo de equipamiento estándar (instrucciones de funcionamiento, tarjeta de garantía, penetrador, etc.), |
| 13.Modo de visualización de suavidad y dureza: números y texto |
| 14. La pantalla del programa se puede seleccionar entre chino simplificado, chino tradicional e inglés. |
| 15. Puede realizar el control de la fuerza y la velocidad de desplazamiento, mostrar el desplazamiento y el tiempo, la fuerza máxima y mínima del desplazamiento y la curva de vida (la curva de cambio del valor de fuerza máximo y el valor de desplazamiento máximo de cada canal en cada ciclo) |
| 16. La unidad del valor de la fuerza se puede seleccionar entre kgf, lbf, kN, N. |
| 17. Cada sensor de fuerza y desplazamiento se puede calibrar en 10 segmentos o se puede utilizar la calibración de un solo segmento. |
| 18. Los informes se pueden generar en Word, Excel y PDF. |
| 19. Los datos de la curva de prueba se registrarán en la base de datos.Cuando el programa no está ejecutando pruebas, la curva de visualización se puede llamar desde la base de datos. |
| 20. Posicionamiento del punto medio de la prueba de balanceo, encontrando automáticamente el punto medio del colchón sin reposicionamiento manual. |
