Uso del producto
Se utiliza para la industria aeroespacial, aviación, componentes y otros productos eléctricos y electrónicos bajo la acción del entorno de aceleración en estado estacionario (aceleración constante) generado por la fuerza (excepto la gravedad), la adaptabilidad de la estructura y los componentes y la integridad del rendimiento.Además, los parámetros eléctricos de los productos de prueba se examinan en un entorno de aceleración en estado estable.Verifique si el producto de prueba puede funcionar normalmente bajo la tensión de aceleración en estado estable y la capacidad de carga de la estructura en el entorno de uso esperado.
Introducción del equipo:

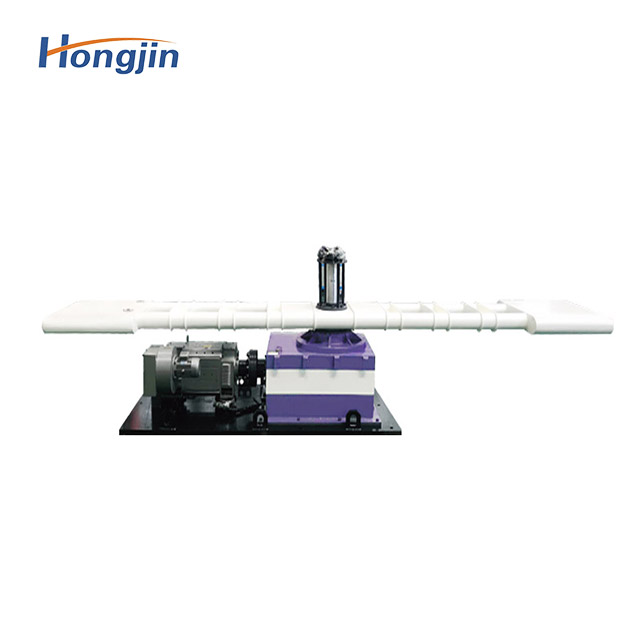

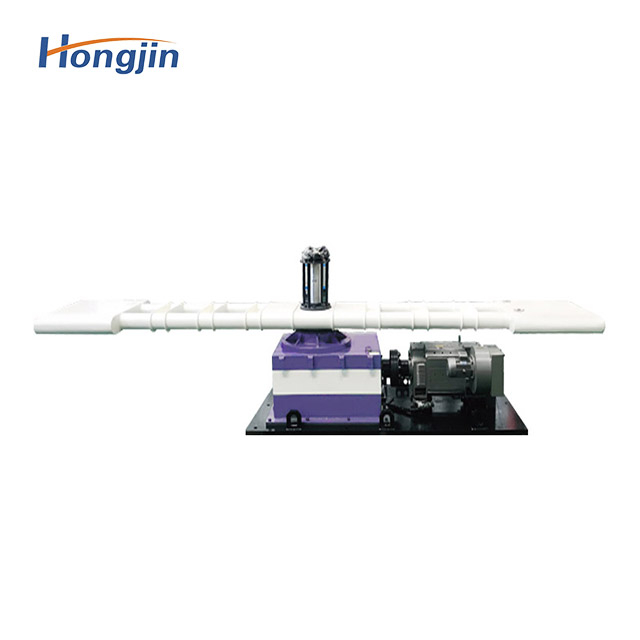

La máquina centrífuga de prueba de aceleración constante es un instrumento para realizar pruebas en condiciones de aceleración extrema según los estándares MIL-STD-810F, MIL-STD-202 e IEC68-2-7.Es más adecuado para probar dispositivos o equipos componentes.En el caso de microcircuitos de alta eficiencia, comprobar la idoneidad y fiabilidad de las líneas y estructuras internas.Puede revelar fallas mecánicas y estructurales que no se encuentran en las pruebas de vibración y choque.
Tabla de parámetros del producto
| Número de modelo | HJ31-30 | HJ31-50 | HJ31-100/HJ31-100A | HJ31-200 | HJ31-500 | HJ31-1000 | HJ31-1500 | |
| Carga máxima (kg) | 30 | 50 | 100 | 200 | 500 | 1000 | 1500 | |
| Tamaño de la plataforma de montaje | 500×500 | 600×600 | 700×700 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | |
| Rango de aceleración (g) | 0,5~100 | 0,5~50 | ||||||
| Precisión de aceleración (%) | ≤土3 | |||||||
| Radio de cálculo de instalación (mm) | 1000 | 1200 | 1650 | 2150 | 2600 | 3000 | 5400 | 6250 |
| Diámetro máximo de giro (mm) | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 12000 | 14000 |
| Tiempo de inicio/apagado (Min) | ≤3 | ≤5 | ≤8 | ≤10 | ||||
| Tiempo de trabajo continuo (min) | 60 | 30 | ||||||
| Diámetro del foso (mm) | Ф3000 | Φ3500 | Φ4500 | Ф5500 | Ф7000 | Ф8500 | Φ14000 | Φ16000 |
| Dispositivo de anillo colector | Opcional según requerimientos del usuario. | |||||||
| Peso de la mesa (kg) | 2500 | 4000 | 5000 | 5500 | 7000 | 8000 | 10000 | 12000 |
| Fuente de alimentación | CA380V±10% 30KVA | CA380V±10% 45KVA | CA380V±10% 60KVA | CA380V±10% 75KVA | CA380V±10% 110KVA | CA380V±10% 150KVA | CA380V±10% 500KVA | CA380V±10% 800KVA |
| Sistema de control de medición | Control automático (remoto) de red digital de circuito cerrado completo + control manual | |||||||
| comentarios | El dispositivo de conexión y la precisión del control se pueden configurar de acuerdo con los estándares relevantes o los requisitos del usuario. | |||||||
| Ambiente de trabajo | Temperatura 0 ~ 40 ℃;Humedad < 80% libre de rocío | |||||||
| estándar | GB/T 2423 GJB 150A GJB1027 GJB360BMIL-STD-810F IEC68-2-7 | |||||||
