Ámbito de aplicación:

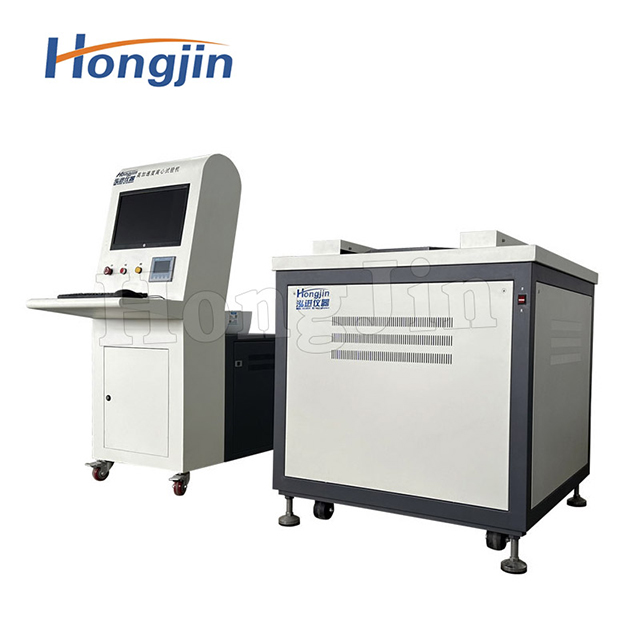

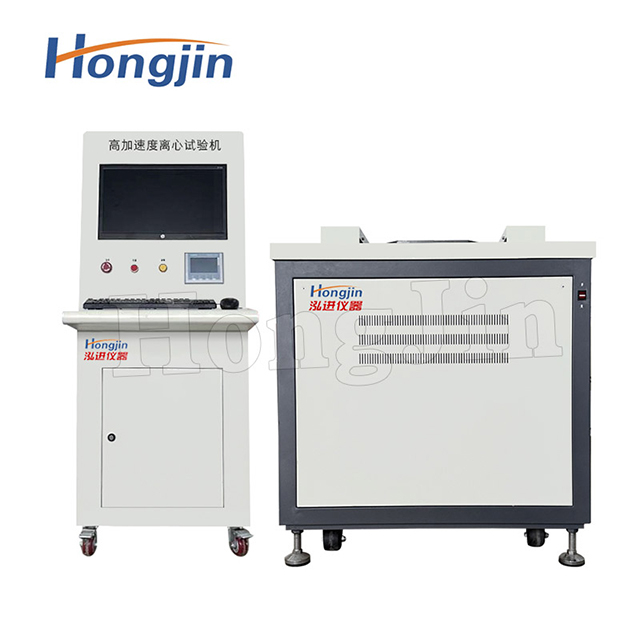

Máquina de prueba centrífuga de aceleración en estado estacionario para determinar componentes electrónicos, equipos pequeños y otros productos eléctricos y electrónicos bajo la acción de fuerzas (excepto la gravedad) generadas por un entorno de sobrecarga dinámica.La estructura de la respuesta y el rendimiento es bueno, así como para evaluar la integridad estructural de algunos componentes, y verificar que estos componentes en el uso esperado del entorno bajo la tensión de aceleración compuesta sea normal y la capacidad de carga de la estructura.
Características del producto:
1, interfaz de control remoto automático por computadora en tiempo real, el operador solo necesita ingresar un valor simple, puede iniciar el equipo y completar con precisión la prueba de aceleración;
2, la interfaz de control puede mostrar la curva de prueba, la tolerancia y el tiempo de prueba en tiempo real;
3, de acuerdo con los diferentes requisitos de la prueba para lograr una prueba continua de aceleración de múltiples etapas;
4, puede lograr circuito abierto, sobre límite, protección contra exceso de velocidad;
5, en caso de que no haya control automático o falle el control automático, el equipo aún se puede controlar manualmente para completar la prueba.
Tabla de parámetros del producto
| Carga máxima: | 0,04 (se puede personalizar según el producto) |
| Rango de aceleración: | 6 estaciones de trabajo (optimizar el diseño de las estaciones de trabajo según los productos de prueba de los usuarios) |
| Número de puestos de trabajo: | 10 m/s2~30000m/s2 (15g~3000g) (método de absorción magnética 1000g) la estabilidad y precisión de la aceleración pueden ser mejores que el 3% |
| Velocidad máxima del husillo de trabajo: | 17000r/min (basado en el radio calculado) |
| Dirección de rotación del husillo de trabajo: | Girar en el sentido de las agujas del reloj |
| Dirección de prueba del producto de prueba: | Las direcciones de las coordenadas x, Y y z se llevan a cabo respectivamente (determinar el subdispositivo) |
| Radio de cálculo de la instalación de prueba: | 130 mm (según el diseño de optimización del producto de prueba del usuario) método universal de enterramiento en arena de la plataforma giratoria de 335 mm de diámetro, tanque de 50 mm de diámetro x 50 mm de altura, cuatro estaciones.El método de succión magnética y la instalación de accesorios especiales pueden diseñarse de 8 a 16 estaciones, cada estación pesa 0,04 kg. |
| Tiempo de empezar: | Menos de 5 minutos (el tiempo desde el arranque del motor de la centrífuga hasta alcanzar la aceleración en estado estable) |
| Acelerar el tiempo: | t1=n/65 (preestablecido por el sistema, no es necesario calcularlo durante la operación) t1: tiempo de aceleración n: velocidad de rotación |
| Tiempo de trabajo continuo: | 5 min (duración del funcionamiento de la centrífuga en estado de aceleración estable) |
| Bomba aspiradora: | 2xZ-4 380V 550W |
| Motor principal: | Motor asíncrono trifásico Y132S1-2, 5,5W, 2880r/min |
| Dimensiones totales: | 920 mm de largo × 920 mm de ancho × 1200 mm de alto (cuerpo) 630 mm de ancho × 1000 mm de profundidad × 1350 mm de alto (gabinete de control) 900 kg (cuerpo) 100 kg (gabinete de control) |
| Peso de la máquina principal: | 900Kg (cuerpo) 100Kg (armario de control) |
| Entorno de trabajo de centrífuga: | Alimentación: sistema trifásico de cinco hilos 380± 10V 50Hz 6,5kVA |
| Temperatura: (5~35) oc Humedad: <80%RH | |
| Medio ambiente: no debe haber gases ni líquidos corrosivos alrededor;Sin fuertes interferencias electromagnéticas. |
