Características de presentación

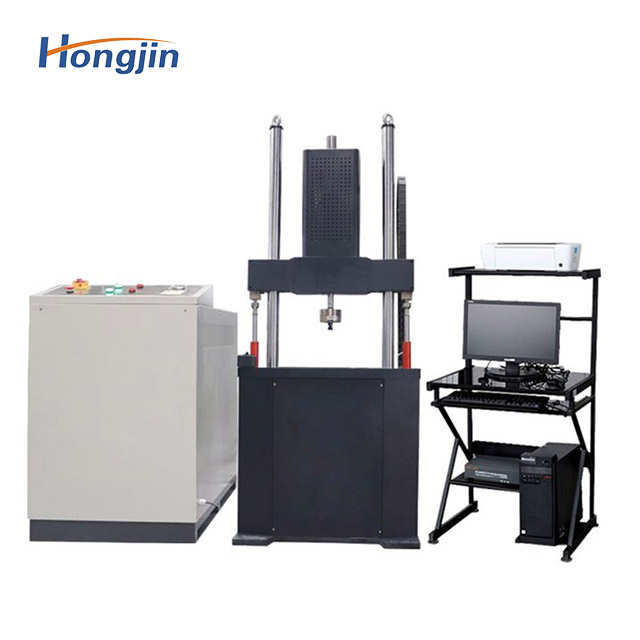

1, host de la máquina de prueba: la columna, la base y la viga constituyen una estructura de marco cerrada, rigidez del marco, sin espacio inverso, buena estabilidad.La superficie exterior de la columna está tratada con galvanoplastia de cromo duro, el servoactuador (cilindro) se coloca debajo y el pistón del cilindro está diseñado con acción bidireccional.El ajuste de sujeción de la muestra es conveniente y flexible.
2, los componentes clave: el uso de marcas famosas internacionales: servoválvula MOOG, controlador DOLI de Alemania, bomba de aceite Japón no Eryue, sensor King de Estados Unidos, sensor de desplazamiento MTS de Estados Unidos.
3, estación de servobomba hidráulica: tecnología silenciosa sin fugas, salida de presión estable, sin fluctuaciones, bajo nivel de ruido, buen efecto de disipación de calor, alta precisión de filtración, sobrecarga de presión, protección automática contra sobrecalentamiento de temperatura del aceite.
4, modo de control: control de circuito cerrado PID de fuerza, desplazamiento, deformación, y puede realizar cualquier modo de control de conmutación suave y sin perturbaciones.
5, software de prueba: adecuado para la operación de la plataforma de prueba de Windows y la cooperación del sistema de control, puede controlar el sistema de prueba para completar todo tipo de pruebas de propiedades mecánicas dinámicas y estáticas, como pruebas de mecánica de tracción, compresión, flexión, ciclo bajo y fractura de metal de metales.Y complete de forma independiente varias funciones de gestión de pruebas, almacenamiento de datos, impresión de informes de pruebas y otras funciones.
6, forma de onda de prueba: onda sinusoidal, onda triangular, onda cuadrada, onda aleatoria, onda de barrido, onda combinada, etc.
7, función de protección: con bloqueo del circuito de aceite, sobretemperatura, bajo nivel de líquido, sobrecarga del sistema hidráulico, sobrecalentamiento del motor, número de fatiga preestablecido, función de apagado de alarma de fractura de muestra.
Estándar básico
1, cumple con los requisitos de GB/T2611-2007 'requisitos técnicos generales de la máquina de prueba', GB/T16826-2008 'máquina de prueba universal servo electrohidráulica', JB/T9379-2002 'máquina de prueba de fatiga por tracción técnica condiciones';
2, cumpla con GB/T3075-2008 'Método de prueba de fatiga axial del metal', GB/T228-2010 'Método de prueba de tracción a temperatura ambiente del material metálico' y otros estándares;
3, aplicable a GB, JIS, ASTM, DIN y otros estándares.
| Tipo de máquina de prueba | HJ-9100 | HJ-9200 | HJ-9300 | HJ-9400 | HJ-9500 | |
| Carga dinámica máxima (kN) | ±20 (±30) | ±50 | ±100 | ±200 (±250) | ±500 | |
| Frecuencia de prueba (Hz) | Fatiga de ciclo bajo 0,01~20, fatiga de ciclo alto 0,01~50, personalizada 0,01~100 | |||||
| Carrera del actuador (mm) | ±50, ±75, ±100, ±150 y personalizado | |||||
| Forma de onda de carga de prueba | Onda sinusoidal, onda triangular, onda cuadrada, onda oblicua, onda trapezoidal, combinación de formas de onda personalizadas | |||||
| Precisión de la medición | carga | Mejor que el valor indicado ±1%, ±0,5% (estático);Mejor que el valor indicado ±2% (dinámico) | ||||
| deformación | Mejor que el valor indicado ±1%, ±0,5% (estático);Mejor que el valor indicado ±2% (dinámico) | |||||
| desplazamiento | Mejor que el valor indicado ±1%, ±0,5% | |||||
| Rango de medición del parámetro de prueba | 1~100%FS (escala completa), se puede ampliar a 0,4 ~100%FS | 2~100%FS (escala completa) | ||||
| Espacio de prueba (mm) | 50~580 | 50~580 | ||||
| Ancho de prueba (mm) | 500 | 600 | ||||
| Configuración de la fuente de aceite (potencia del motor de 21 Mpa) | Las fuentes de aceite de descarga de 20 l/min (7,50 kW), 40 l/min (15,0 kW), 60 l/min (22,0 kW), 00 l/nin (37,0 kW) funcionan en combinación según los requisitos, con presión opcional de 14, 21, 25 mpa | |||||
