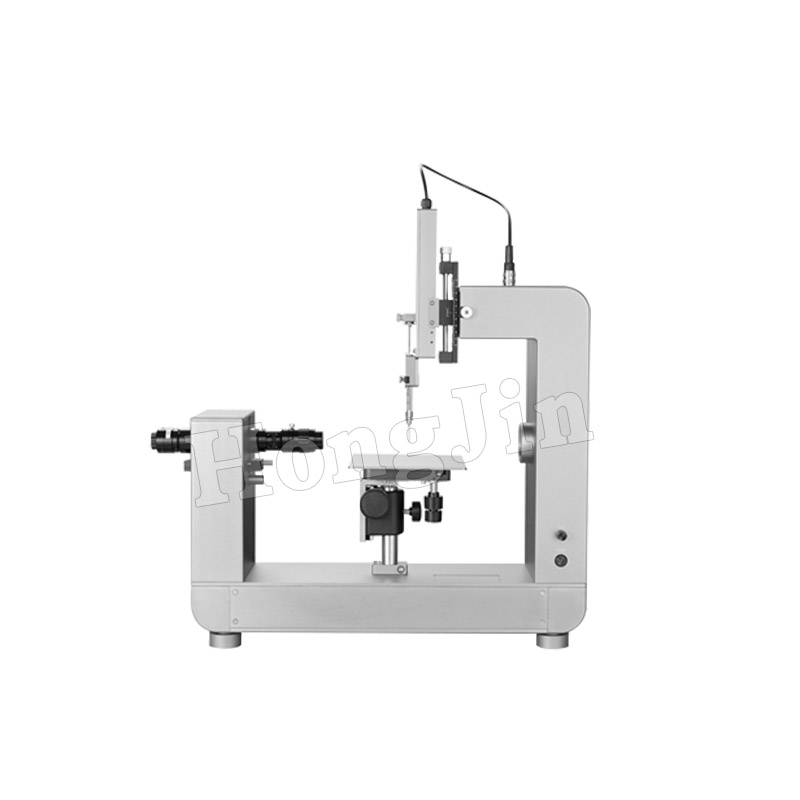

Introducción al principio del instrumento de medición del ángulo de contacto:
El ángulo de contacto se refiere al ángulo entre la línea tangente trazada en la interfaz gas-líquido en la unión de las fases gaseosa, líquida y sólida, en el lado líquido, y la línea de interfaz sólido-líquido. Símbolo: θ. El instrumento de medición del ángulo de contacto es el instrumento principal para probar el ángulo de contacto de las propiedades de la superficie del material.
El instrumento de medición del ángulo de contacto utiliza el principio de imagen óptica. El equipo emplea análisis de contornos de imágenes y videos para medir el ángulo de contacto, las propiedades de humectación, la tensión interfacial, el ángulo de retroceso, la energía superficial y otras propiedades de la superficie de la muestra. Puede satisfacer diversas necesidades de medición de rutina y actualmente se utiliza ampliamente en numerosas universidades, institutos de investigación y empresas.
Introducción al software del medidor de ángulo de contacto:
El software del medidor de ángulo de contacto incluye ángulo de contacto estático, ángulo de contacto dinámico, ángulo de contacto de caída, energía superficial, tensión superficial y trabajo de adhesión. El software presenta discriminación de claridad de imagen y encuentra automáticamente una línea de base y ajusta un contorno durante la medición del ángulo de contacto. Para líneas de base curvas formadas por formas o estructuras especiales en superficies de materiales, se puede utilizar el modo manual para la medición. Este medidor de ángulo de contacto óptico de vídeo multifuncional de uso general utiliza tecnología de análisis de forma de gotas para analizar las propiedades de humectación de miles de superficies de materiales. La plataforma de inclinación totalmente automática y el sistema de video están controlados por software, registran automáticamente los cambios de forma de las gotas, el ángulo de inclinación y el movimiento de posición durante la inclinación, y miden automáticamente parámetros relevantes como el ángulo de caída, el ángulo de avance y el ángulo de retroceso.
| Apariencia del hardware | Longitud de la plataforma del ángulo de contacto | 180mm |
| Ancho de la plataforma del ángulo de contacto | 200 mm | |
| Ampliación y actualización | Ampliación y actualización general | |
| Dimensiones del equipo de ángulo de contacto | 700x180x700mm (largo x ancho x alto) | |
| Peso | Aprox. 25KG | |
| Etapa de muestra | Método de colocación de plataforma de muestra | Colocación horizontal |
| Método operativo de plataforma de muestra | Plataforma de muestra móvil 3D | |
| Capacidad de carga de muestra | 0,1-10 kilogramos | |
| Ampliación de la plataforma de instrumentos | Se pueden agregar plataformas basculantes manuales y automáticas, plataformas giratorias completamente automáticas, plataformas con temperatura controlada, plataformas giratorias y plataformas de adsorción al vacío. | |
| Rango de ajuste de gotas | Recorrido manual del eje X: 80 mm, precisión: 0,1 mm | |
| Recorrido manual del eje Y: 50 mm, precisión: 0,1 mm | ||
| Recorrido manual del eje Z: 100 mm, precisión: 0,1 mm | ||
| Rango de prueba | 0-180° | |
| Precisión de la medición | Hasta 0,01° | |
| Superficie de medición | Superficie plana, superficie inclinada, superficie curva, superficie irregular | |
| Rotación de plataforma de muestra | Plataforma giratoria manual y automática opcional. | |
| Control de nivel de instrumento | Platina de ángulo ajustable, lente ajustable, plataforma de muestra ajustable | |
| Líquido dispensador | Sistema de dispensación | Dispensación automática controlada por software, precisión de 0,1 μL |
| Instrumento | Jeringa de cuarzo de alta precisión, capacidad 500 μL | |
| Diámetro de la aguja | Prueba de tensión superficial: 0,51 mm, 1,6 mm | |
| Rango de movimiento de goteo | Ajuste manual del eje X 80 mm, precisión 0,01 mm | |
| Ajuste manual del eje Z 80 mm, precisión 0,01 mm | ||
| Sistema de goteo | Bomba dispensadora automática controlada por software | |
| Módulo de goteo | Módulo deslizante de tornillo de avance metálico | |
| Lente/fuente de luz | Sistema de fuente de luz | Fuente de luz fría de onda única con cubierta protectora de anillo de enfoque, vida útil de más de 60.000 horas |
| Ajuste de la fuente de luz | Control tanto de hardware como de software. | |
| Rango de movimiento de la lente | Corredera ajustable de 100 mm. | |
| Lente | Lente de zoom telecéntrica personalizada | |
| Ángulo de inclinación de la lente | ±10°, precisión 0,5° | |
| Velocidad de fotogramas/píxeles de la cámara | 300 fps (mayor velocidad de fotogramas opcional) / 3 megapíxeles | |
| Fuente de alimentación | Fuente de alimentación | Voltaje 220V, Potencia 60W, Frecuencia 60Hz |
| Dispositivo de corriente de fuga | Con protección contra fugas | |
| Componentes de software | Algoritmo de software | Método de ajuste de resolución, método de superficie de arco, método θ/2, método de tangente, método de medición de ángulos, método de ancho y alto, método LY, método de círculo, método de elipse, método de elipse oblicua |
| Método de medición | Totalmente automático, semiautomático, manual. | |
| Método de ajuste | Ajuste de píxeles de resolución, que coincide perfectamente con los píxeles de la imagen real. | |
| Captura de imagen | Admite múltiples modos de disparo, incluidos disparo único, disparo continuo, grabación de vídeo y medición con un solo clic. | |
| Diferenciación del ángulo de contacto izquierdo y derecho | apoyo | |
| Método de análisis | Los métodos incluyen: método de caída sentada, método de fibra, método de humectación dinámica, método de caída colgante, método de gota colgante invertida, método de caída adjunta, método de aguja, método de morfología 3D y método de captura de burbujas. | |
| Modo de análisis | Análisis de humectabilidad, análisis estático, análisis dinámico en tiempo real, análisis de fotografías, análisis de video, análisis de ángulos hacia adelante y hacia atrás. | |
| Modo guardar | Word, Excel, gráficos espectrales, fotografías, vídeos. |
