introducir

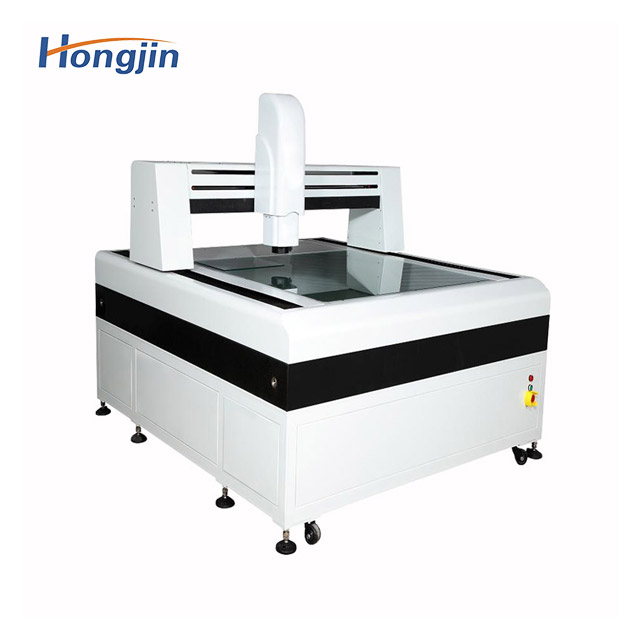

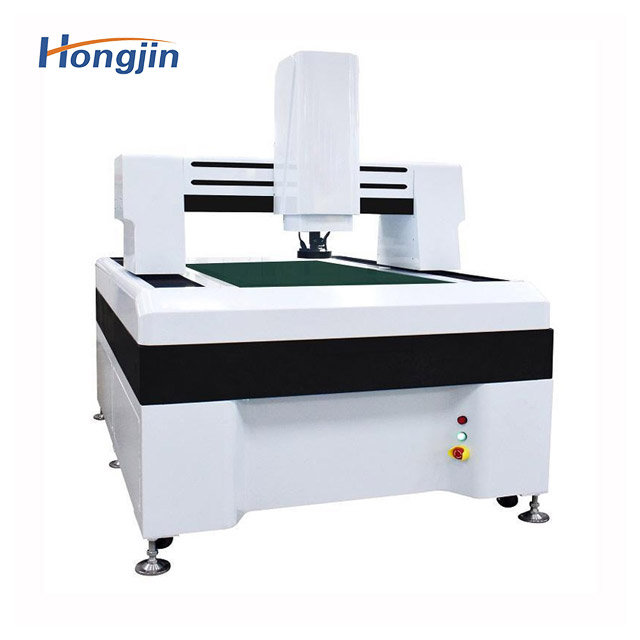

El instrumento de medición de imágenes automático de alta velocidad, alta precisión y potente de calidad profesional de la tecnología de imágenes automáticas puede realizar mediciones precisas del contorno, el tamaño aparente, el ángulo y la posición de varias piezas complejas y precisas.La mejor opción, con software automático, puede realizar programación automática, basada en medición digital-analógica CAD, es un instrumento de imágenes completamente automático para aplicaciones de alta gama en China.
Características
1. Software de medición profesional, con enfoque automático rápido, búsqueda automática de bordes, funciones de medición automática, así como múltiples funciones de coordenadas, la pieza de trabajo se puede colocar a voluntad, el software también tiene medición de altura 3D, planitud, deformación y otras funciones de medición. Los datos de medición se pueden importar a Word, Exce/AutoCAD.
2. Adopte un diseño de estructura de puente móvil, amplio espacio, adecuado para medir productos de gran tamaño.
3. La máquina adopta una estructura de mesa de flores, que tiene buena estabilidad, resistencia a la temperatura y resistencia a la corrosión.
4. Adopte una regla de rejilla metálica abierta alemana, con alta precisión y buena estabilidad.
5. Los tres ejes utilizan guías lineales de precisión y varillas roscadas de Taiwán.
6. Puede equiparse con una lente óptica con zoom automático para realizar una medición automática del zoom.
Tabla de parámetros del producto
| Carrera de medición (mm) | 600×500×200, 800×600×200, 1200×800×200, 1500×1200×200, 2000×1500×200 |
| Tamaño de apariencia (mm) | 1200×1700×1650, 1400×1800×1650, 1800×2200×1650, 2100×2600×1650, 2500×3000×1650 |
| Peso del instrumento (kg) | 2000, 2800, 3200, 3500, 4000 |
| Soporte de carga de vidrio (kg) | 50 |
| precisión de la medición | Eje X, Y: (3+L/200)μm |
| Repetibilidad | 3 μm |
| Aumento | Ampliación óptica 0,7~4,5X, ampliación de imagen 34~156X (ampliable a 12-312X) |
| regla de rejilla | Regla alemana de rejilla metálica abierta, resolución 1,0μm |
| CCD | Línea 760 de cámara a color de alta resolución de 1/2' de EE. UU. |
| método de transferencia | Husillo y guía de bolas de precisión de Taiwán |
| control deportivo | servomotor panasonic |
| fuente de luz | Fuente de luz fría LED de 6 anillos y 8 zonas, brillo ajustable |
| fuente de luz inferior | Fuente de luz fría LED de trayectoria de luz paralela, brillo ajustable |
| Método de operación | Control de programa + joystick |
| Opciones | Computadora, sonda MCP, sonda láser, mecanismo de platina |
| fuente de alimentación | 220V/5Ohz/10A |
