Solicitud:

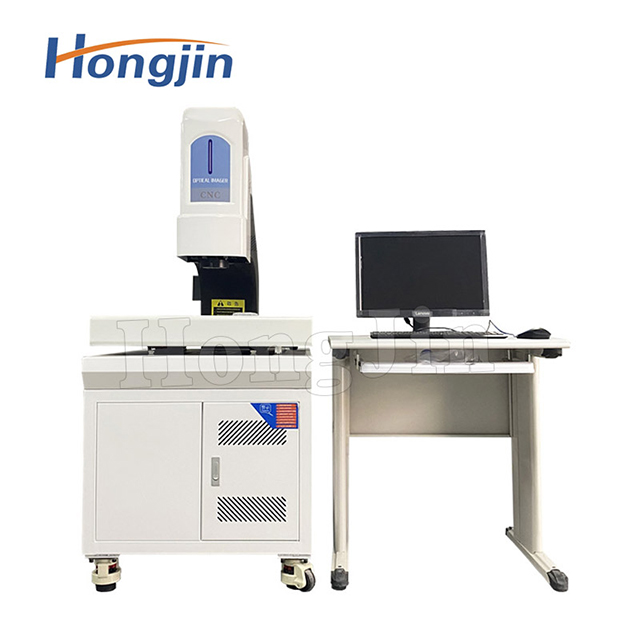

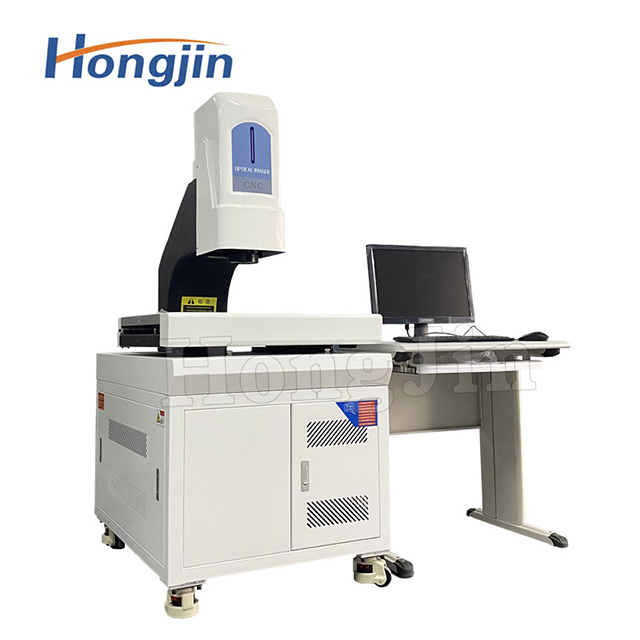

El instrumento automático de medición de imágenes es una máquina de medición de coordenadas, también conocida como máquina de medición de coordenadas con sonda de imagen.Utiliza el microscopio óptico para realizar imágenes con aumento libre del objeto medido.A través del sistema de cámara CCD, la imagen amplificada del objeto medido se transmite a la computadora conectada al instrumento, y la medición del tamaño geométrico y el dibujo del objeto se combinan con el software de la computadora.Y los datos se pueden tabular y posprocesar para una detección eficiente y sin contacto de diversas geometrías complejas de piezas de trabajo.Es adecuado para el desarrollo de ingeniería, dibujo e inspección de productos y pruebas de maquinaria, aparatos electrónicos, moldes y hardware de precisión.
Características del producto:
1. La base, la columna y el banco de trabajo de granito de alta precisión están hechos de una aleación de aluminio de alta dureza.
2. Tratamiento de oxidación superficial de alta resistencia, adecuado para movimientos de alta velocidad, para garantizar un funcionamiento estable a largo plazo de la máquina.
3. Sistema de servocontrol de circuito cerrado completo CNC de cuatro ejes de alto rendimiento, funcionamiento estable y de alta velocidad.
4. Los tres ejes adoptan tecnología alemana de transmisión de varilla sin dientes, nunca se desgastan, funcionamiento suave y silencioso, posicionamiento preciso.
5. Método avanzado de verificación de precisión de verticalidad y planitud xYZ para garantizar una verdadera precisión espacial, se puede preparar una lente de luz coaxial.
6.La interfaz del software Inspect3D es amigable, fácil de operar, con búsqueda automática de bordes con enfoque automático rápido, programación potente y funciones de medición automática.
7. Equipado con una poderosa función estadística SPC, mejora en gran medida la eficiencia de la gestión.
8. Reservar espacio actualizable (coincidencia automática de líneas de producción).
Tabla de parámetros del producto
| Modelo | 3020 | 4030 | 5040 | |
| Rango de viaje | X(mm) | 300 | 400 | 500 |
| Mmmm) | 200 | 300 | 400 | |
| Mmmm) | 200 | 200 | 200 | |
| Estructura principal | Tipo de columna | |||
| Material de la rejilla | Mármol | |||
| Dimensiones (㎜) | 720×1200×1700 | 850×1280×1700 | 950×1350×1700 | |
| Peso del instrumento (kg) | 400 | 480 | 650 | |
| Peso (kg) | 25 | 25 | 25 | |
| Red eléctrica | 1500W | 2000W | 2500W | |
| Monitor | Monitor LCD de 24 pulgadas (1920×1080) | |||
| Sensor de imagen | Cámara industrial en color HD | |||
| Lente de la cámara | Lente de zoom manual de 6,5X (aumento óptico: 0,7X~4,5X) | |||
| Resolución de pantalla rasterizada | 0,5 µm | |||
| guía de movimiento | Guía lineal de precisión | |||
| Sistema de iluminación | Luz transmitida | Iluminación de paso telecéntrica LED | ||
| luz de superficie | Iluminación dividida de 5 anillos y ocho áreas, ajustable de 0 a 255 niveles | |||
| Precisión de detección*1 | Eje X/Y | E1x/y≤±(2,5+L/200)μm | ||
| Eje Z*2 | E1z≤±(5,0+L/200)μm | |||
| Velocidad máxima | XY(㎜/s) | 500 | ||
| Z(㎜/s) | 100 | |||
| Configuración de sensores*3 | (1) Sonda táctil;(2) Confocal de luz blanca;(3) Láser triangular | |||
| control deportivo | sistema de servocontrol | |||
| Software de medición | VisiónX Pro | |||
| Tensión de funcionamiento | 200-240 VCA, 50/60 Hz | |||
| Ambiente de trabajo | Temperatura 20 ℃ ± 2 ℃, humedad 20 ~ 80 % (sin condensación) Vibración <0,002 g, inferior a 15 HZ | |||
