| Cantidad: | |
|---|---|
hongjin
Principales principios/aplicaciones de medición:

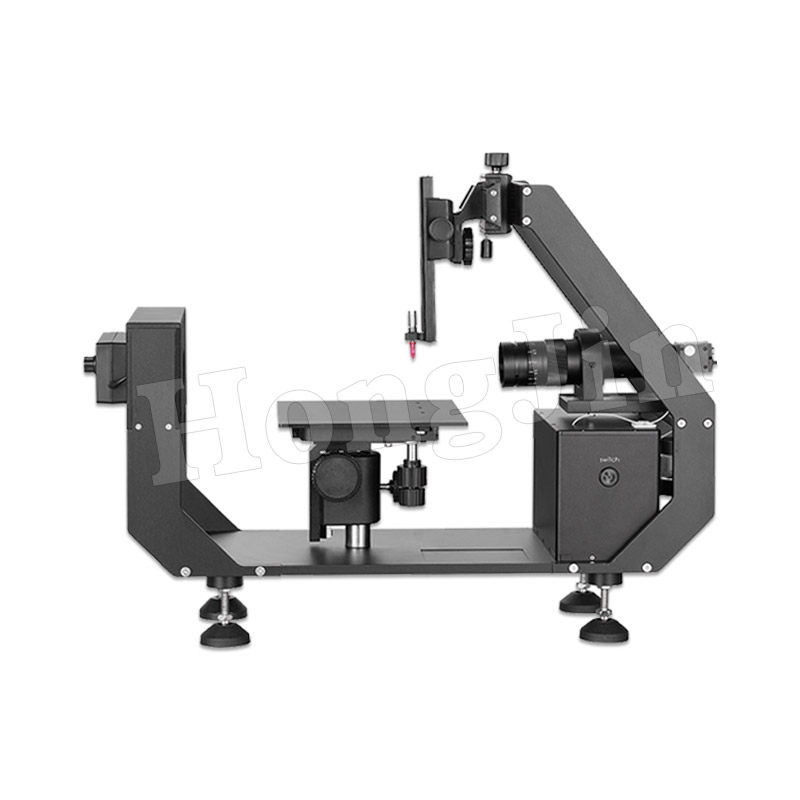

Los instrumentos de medición de ángulos de contacto analizan principalmente los perfiles de superficie de muestras líquidas y sólidas mediante proyección óptica.
El ángulo de contacto se refiere al ángulo θ formado en la intersección de las fases gaseosa, líquida y sólida. Este ángulo es actualmente el mejor método para determinar la humectabilidad de la superficie de un material.
La tensión superficial se refiere a la fuerza de tracción entre dos partes adyacentes de una superficie, perpendicular a su límite de unidad de longitud.
La tensión interfacial se refiere a la fuerza generada entre un líquido y otro líquido inmiscible.
La energía superficial se refiere a la fuerza entre las moléculas en la superficie de un objeto.
El trabajo de adhesión se refiere al trabajo requerido para separar dos fases condensadas debido a las fuerzas de interacción entre sus moléculas.
Métodos de medición:
Método de sentarse y caer (prueba de ángulo de contacto/ángulo de humectación)
Método de caída colgante (prueba de tensión superficial/interfacial)
Método de contaminación (análisis del ángulo de contacto del petróleo)
Método recubierto de fibra (Prueba de fibras individuales)
Método de fibra sentada y caída (Prueba de fibras laminares)
| Especificaciones del equipo | |
| Dimensiones totales de la máquina | 730x380x750mm |
| Peso | Aprox. 35KG |
| Fuente de alimentación | Voltaje 220V, Potencia 60W, Frecuencia 60HZ |
| Dimensiones de la plataforma | 180x200x80mm |
| Inclinación general de la plataforma | Plataforma basculante eléctrica |
| Ángulo de inclinación de la plataforma | 0°--90° |
| Dimensiones de muestra | 300x∞x70mm |
| Rango de ajuste | Recorrido manual del eje X: 80 mm, precisión: 0,1 mm |
| Recorrido manual del eje Y: 50 mm, precisión: 0,1 mm | |
| Recorrido manual del eje Z: 100 mm, precisión: 0,1 mm | |
| Cámara | chip importado original |
| Velocidad de fotogramas de la cámara | 300 fps (mayor velocidad de fotogramas opcional) |
| Píxeles de la cámara | 5 megapíxeles |
| Lente | Lente de zoom telecéntrico |
| Inclinación de la lente | Precisión de ±10° (0,5°) |
| Sistema de iluminación | Fuente de luz fría de onda única con cubierta protectora de anillo de enfoque, vida útil de más de 60.000 horas |
| Ajuste de iluminación | Cocontrol de hardware y software |
| Sistema de goteo | Bomba de goteo automática controlada por software |
| Rango de movimiento de las gotas | Ajuste manual del eje X 80 mm, precisión 0,01 mm |
| Ajuste manual del eje Z 80 mm, precisión 0,01 mm | |
| jeringuilla | Jeringa de cuarzo de alta precisión, capacidad de 500 ul. |
| Parámetros del software | |
| Rango de medición del ángulo de contacto | 0-180° |
| Precisión de resolución del ángulo de contacto | 0,001° |
| Rango de tensión interfacial | 0~2000mN/m |
| Precisión de la resolución de la tensión superficial | 0,01 mN/m |
| tensión dinámica | El software lee automáticamente |
| Método de medición de energía superficial. | Método OWRK, método Zisman, método EOS, método Fowkes, método Wuwim, fuerza de dispersión, fuerza polar (se pueden agregar algoritmos y bibliotecas de líquidos). |
| Trabajo de adherencia | Análisis automático con un clic |
| Coeficiente de dispersión | Análisis automático con un clic |
| trabajo de humedecimiento | Análisis automático con un clic |
| Algoritmo de software | Método de ajuste de resolución, método de superficie de arco, θ/2, método de tangente, método de medición de ángulos, método de ancho y alto, método LY, método de círculo, método de elipse, método de elipse oblicua |
| Método de análisis | Método de caída del asiento, método de fibra, método de humectación dinámica, método de caída colgante, método de caída colgante invertida, método de caída adjunta, método de pasador, método de morfología 3D, método de captura de burbujas |
| Modo de análisis | Análisis de humectabilidad, análisis de ángulo de caída, análisis estático, análisis dinámico en tiempo real, análisis de fotografías, análisis de video, análisis de ángulos hacia adelante y hacia atrás |
| Modo de medición | Totalmente automático, semiautomático, manual. |
| Modo de ahorro | Word, EXCEL, espectro, foto, vídeo. |
