Principales principios/aplicaciones de medición:

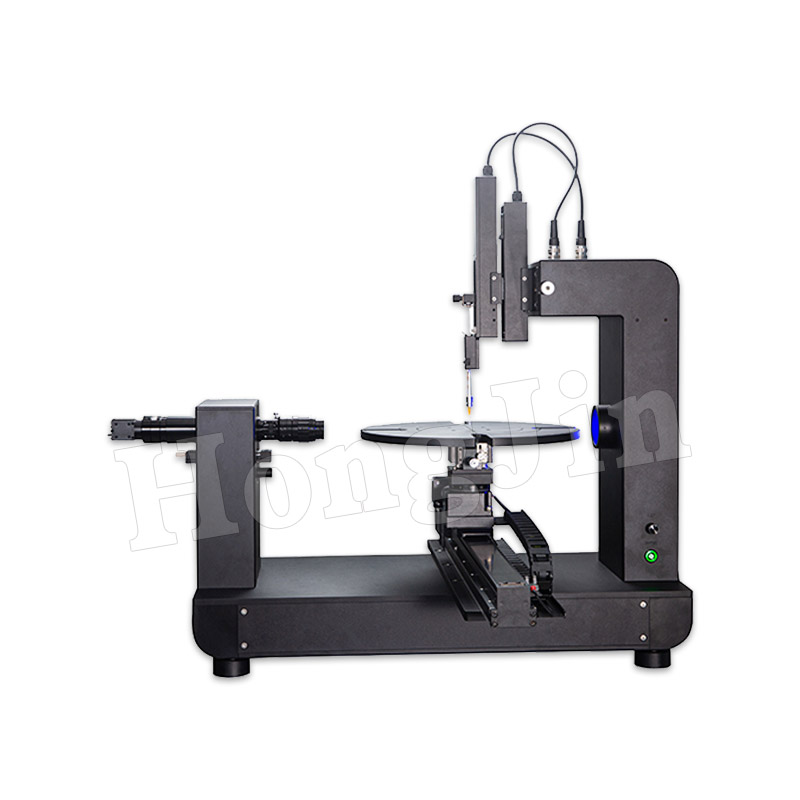

Los instrumentos de medición de ángulos de contacto analizan principalmente los perfiles de superficie de muestras líquidas y sólidas mediante proyección óptica.
El ángulo de contacto se refiere al ángulo θ formado en la intersección de las fases gaseosa, líquida y sólida. Este ángulo es actualmente el mejor método para determinar la humectabilidad de la superficie de un material.
La tensión superficial se refiere a la fuerza de tracción entre dos partes adyacentes de una superficie, perpendicular a su línea límite de longitud unitaria.
La tensión interfacial se refiere a la fuerza generada entre un líquido y otro líquido inmiscible.
La energía superficial se refiere a la fuerza entre las moléculas en la superficie de un objeto.
El trabajo de adhesión se refiere al trabajo requerido para separar dos fases condensadas debido a las fuerzas de interacción entre sus moléculas.

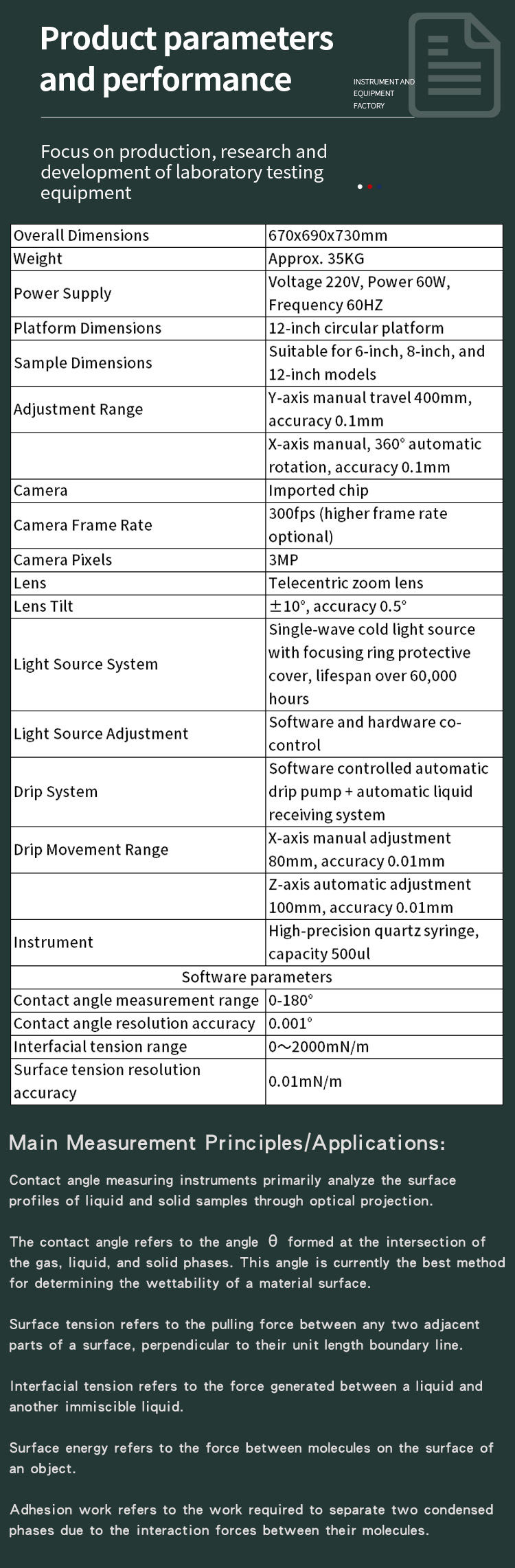

| Especificaciones del equipo | |
| Dimensiones generales | 670x690x730mm |
| Peso | Aprox. 35KG |
| Fuente de alimentación | Voltaje 220V, Potencia 60W, Frecuencia 60HZ |
| Dimensiones de la plataforma | Plataforma circular de 12 pulgadas |
| Dimensiones de muestra | Adecuado para modelos de 6, 8 y 12 pulgadas |
| Rango de ajuste | Recorrido manual del eje Y 400 mm, precisión 0,1 mm |
| Manual del eje X, rotación automática de 360°, precisión de 0,1 mm | |
| Cámara | chip importado |
| Velocidad de fotogramas de la cámara | 300 fps (mayor velocidad de fotogramas opcional) |
| Píxeles de la cámara | 3 megapíxeles |
| Lente | Lente de zoom telecéntrico |
| Inclinación de la lente | ±10°, precisión 0,5° |
| Sistema de fuente de luz | Fuente de luz fría de onda única con cubierta protectora de anillo de enfoque, vida útil de más de 60.000 horas |
| Ajuste de la fuente de luz | Cocontrol de software y hardware |
| Sistema de goteo | Bomba de goteo automática controlada por software + sistema automático de recepción de líquido |
| Rango de movimiento de goteo | Ajuste manual del eje X 80 mm, precisión 0,01 mm |
| Ajuste automático del eje Z 100 mm, precisión 0,01 mm | |
| Instrumento | Jeringuilla de cuarzo de alta precisión, capacidad 500ul |
| Parámetros del software | |
| Rango de medición del ángulo de contacto | 0-180° |
| Precisión de resolución del ángulo de contacto | 0,001° |
| Rango de tensión interfacial | 0~2000mN/m |
| Precisión de la resolución de la tensión superficial | 0,01 mN/m |
| tensión dinámica | El software lee automáticamente |
| Métodos de medición de energía superficial | Método OWRK, método Zisman, método EOS, método Fowkes, método Wuwim, fuerza de dispersión, fuerza polar (se pueden agregar algoritmos y bibliotecas de líquidos). |
| Trabajo de adhesión | Análisis automático con un clic |
| Coeficiente de dispersión | Análisis automático con un clic |
| Trabajo mojado | Análisis automático con un clic |
| Algoritmo de software | Método de ajuste de resolución, método de superficie de arco, θ/2, método de tangente, método de medición de ángulos, método de ancho y alto, método LY, método de círculo, método de elipse, método de elipse oblicua |
| Método de análisis | Método de caída del asiento, método de fibra, método de humectación dinámica, método de caída colgante, método de caída colgante invertida, método de caída adjunta, método de pasador, método de morfología 3D, método de captura de burbujas |
| Enfoque de análisis | Análisis de humectabilidad, análisis estático, análisis dinámico en tiempo real, análisis de fotografías, análisis de video, análisis de ángulos de avance y retroceso. |
| Método de medición | Totalmente automático, semiautomático, manual (prueba automática programada) |
| Modo de ahorro | Word, EXCEL, espectro, foto, vídeo. |
